R言語プログラミング：クラスター分析 - 階層的クラスタリング

第２回データマイニング+WEB勉強会＠東京の「はじめてでもわかる R言語によるクラスター分析」の内容に関する、ソースコードも以下に記載します。

※記載しているソースは、R Console上や EclipseでR-Scriptとして、貼り付けそのまま実行可能です。(Rのインストール・環境設定はこちらで、RをEclipseで実行するための方法はこちら)

講義の全体内容・構成は次をご覧下さい。
・R勉強会：第２回データマイニング+WEB 勉強会＠東京 (Tokyo.Webmining) を開催しました - 「はじめてでもわかる R言語によるクラスター分析-
・Slideshare:はじめてでもわかる R言語によるクラスター分析

クラスター分析と評価

エントロピー(Entropy)と純度(Purity)の算出関数

#関数：エントロピー(Entropy)算出, ct:クロス集計表
calcEntropy <- function(ct){
	-sum( (apply(ct,1,sum)/sum(ct))
	   * apply(ct,1,calcEntropy0))/log(ncol(ct))
}
calcEntropy0<-function(pv){
	p1<-pv/sum(pv)
	p2<-p1[p1 !=0]
	sum(p2*log(p2))
}

#関数：純度 (Purity)算出
calcPurity <-function(ct){
	sum(apply(ct,1,max))/sum(ct)
}

クラスター分析の実行と評価

x <- iris[,1:4] #解析データ：iris 1-4列のデータ
d <- dist(x) #距離行列の作成
hc <- hclust(d); #Clusterを求める。完全連結法"complete"(Default)

op <- par(mfrow=c(1,1))
plot(hc) #デンドログラムの表示

result <- cutree(hc,3) #クラスタリング結果：3つのクラスターに分割
answer <- iris[,5]     #クラスタリング正解:品種（iris 5列目）

ctbl <- table(answer, result) #正解と結果のクロス表を作成
ctbl #クロス表の表示

calcEntropy(ctbl) #エントロピー(Entropy)の算出
calcPurity(ctbl)  #純度 (Purity)の算出

実行結果

> > ctbl #クロス表の表示

            result
              1  2  3
  setosa     50  0  0
  versicolor  0 23 27
  virginica   0 49  1
> > calcEntropy(ctbl) #エントロピー(Entropy)の算出
[1] 0.2390843
> calcPurity(ctbl)  #純度 (Purity)の算出
[1] 0.84

クラスター比較

#階層的クラスタリング手法
x  <- iris[1:10,1:4] #解析データ：iris 1-4列のデータ 10行分（見やすさのため限定）
d  <- dist(x) #初期距離行列の作成：ユークリッド距離
d2 <- dist(x)^2 #ユークリッド平方距離

hc.aver <- hclust(d,"average") #群平均法
hc.sngl <- hclust(d,"single") #単連結法
hc.comp <- hclust(d) #完全連結法（Default）:"complete"指定と同じ
hc.ward <- hclust(d2,"ward") #ウォード法
hc.cntr <- hclust(d2,"centroid") #重心法
hc.medi <- hclust(d2,"median") #メディアン法

op <- par(mfrow=c(2,3)) #Graphic parameter設定：2行3列画面表示
plot(hc.aver, main="群平均法")
plot(hc.sngl, main="単連結法")
plot(hc.comp, main="完全連結法")
plot(hc.ward, main="ウォード法")
plot(hc.cntr, main="重心法")
plot(hc.medi, main="メディアン法")
par(op)#作業前のGraphic Parameterに戻す

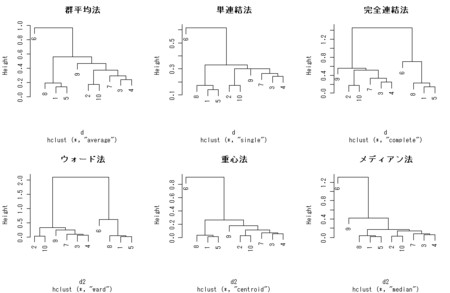

実行結果

エントロピー・純度比較

指定数のクラスタ算出・評価関数

#関数：クラスタリング手法 methでの、clsnum数のクラスタ を算出
calchclust <- function(x, clsnum, meth="complete"){
	#methデフォルトは完全連結法("complete")

	d2 <- dist(x)^2 #ユークリッド平方距離
	switch(meth, #初期距離行列の設定
			"ward"		= d <- d2,  #ウォード法  の場合：ユークリッド平方距離
			"centroid"  　　= d <- d2,  #重心法 　 　の場合：ユークリッド平方距離
			"median"	= d <- d2,  #メディアン法 の場合：ユークリッド平方距離
			d <- dist(x) #デフォルト： ユークリッド距離
	)
	hc <- hclust(d, method = meth) #meth手法でのクラスタリング
	return(cutree(hc,k=clsnum))    #クラスターを clsnum個に分割し返す
}

#関数：クラスターの評価(Entropy, Purity)
evalhclust <- function(result, answer){
	ct <- table(answer, result) #クロス表の作成
	cat("Entropy: ", calcEntropy(ct), "\n") #エントロピー
	cat("Purity : ", calcPurity(ct), "\n")  #純度
}

エントロピー・純度比較。

x <- iris[,1:4] #解析データ：iris 1-4列のデータ

#各手法でのクラスタリング
hcc.aver <- calchclust(x,clsnum=3,meth="average") #群平均法
hcc.sngl <- calchclust(x,clsnum=3,meth="single") #単連結法
hcc.comp <- calchclust(x,clsnum=3) #完全連結法（Default）:"Complete"指定と同じ
hcc.ward <- calchclust(x,clsnum=3,meth="ward") #ウォード法
hcc.cntr <- calchclust(x,clsnum=3,meth="centroid") #重心法
hcc.medi <- calchclust(x,clsnum=3,meth="median") #メディアン法

#評価
ans <- iris[,5] #
evalhclust(hcc.aver,ans) #群平均法
evalhclust(hcc.sngl,ans) #単連結法
evalhclust(hcc.comp,ans) #完全連結法（Default）:"Complete"指定と同じ
evalhclust(hcc.ward,ans) #ウォード法
evalhclust(hcc.cntr,ans) #重心法
evalhclust(hcc.medi,ans) #メディアン法

実行結果

> #評価
> ans <- iris[,5] #クラスタリング正解:品種（iris5列目）
> evalhclust(hcc.aver,ans) #群平均法
Entropy:  0.1799098
Purity :  0.9066667
> evalhclust(hcc.sngl,ans) #単連結法
Entropy:  0.05095645
Purity :  0.9866667
> evalhclust(hcc.comp,ans) #完全連結法（Default）:"Complete"指定と同じ
Entropy:  0.2390843
Purity :  0.84
> evalhclust(hcc.ward,ans) #ウォード法
Entropy:  0.2150906
Purity :  0.8933333
> evalhclust(hcc.cntr,ans) #重心法
Entropy:  0.1799098
Purity :  0.9066667
> evalhclust(hcc.medi,ans) #メディアン法
Entropy:  0.1738730
Purity :  0.9133333
